CAD鈑金展開圖畫法
一般鈑金加工廠是接外面CAD鈑金圖來加工的。因此，需要用CAD采用手工方法繪制展開圖。根據本人經驗，來簡單講解一下。

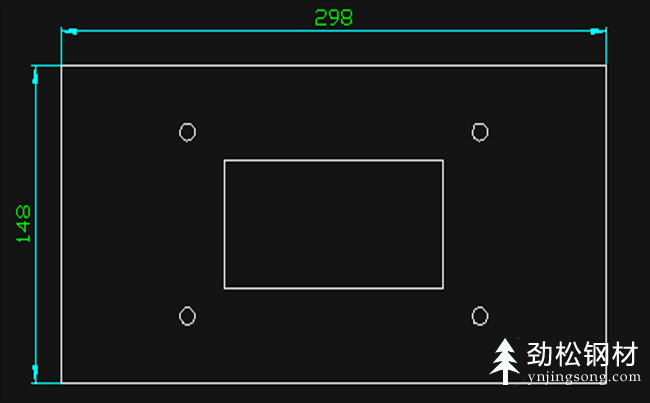

（圖1）
簡單畫了一個比較有代表性的鈑金加工件看圖1。下面是CAD鈑金工程圖紙看圖2。

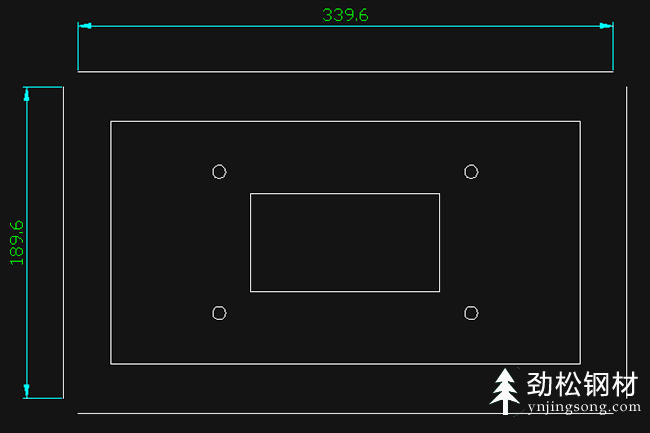

（圖2）
簡單標注了一下鈑金折彎尺寸，孔的尺寸就不標注了。畫展開圖時1:1復制，如果是紙質版圖紙，按照尺寸畫出就好了。這里不做詳細介紹。厚度忘了標注了，厚度為1mm，材料:SPCC.
下面從CAD直接手工展開，沒有CAD的，請舉一反三。學習思路就行了。
CAD畫鈑金展開圖
第一步：拷貝主視圖中的平板部分，看圖3。

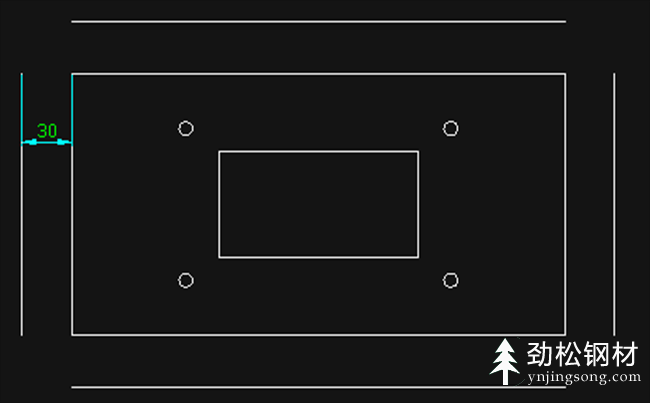

（圖3）
修改外形尺寸為折彎后成型尺寸。
第二步：展開45度斜邊。看圖4。
思路：測量出斜邊折彎長度，測量出斜邊直線長度，連接圖形為梯形。

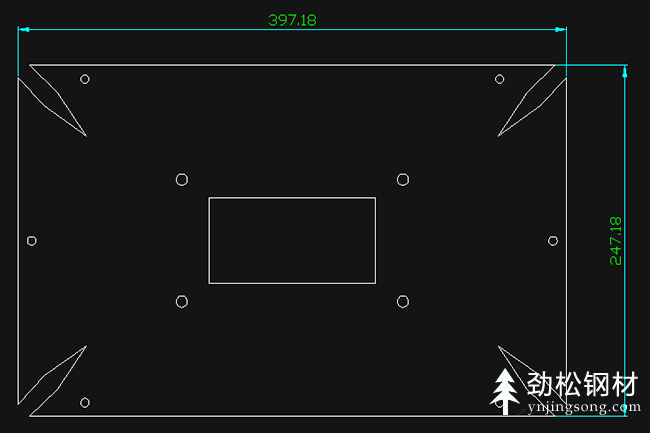

（圖4）
看圖4中，折彎尺寸為30，向四周偏移線，距離30。

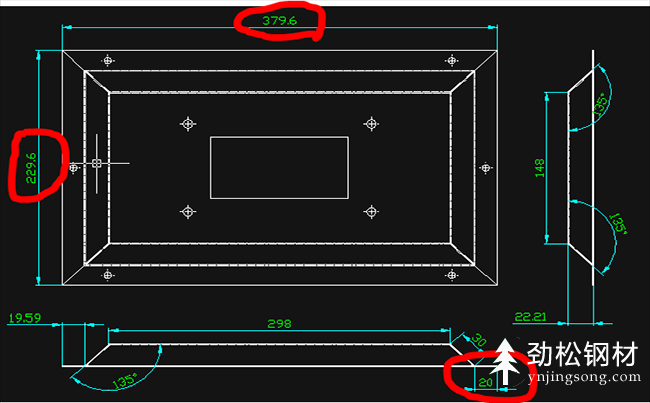

（圖5）
看圖5紅圈處尺寸，因為外形尺寸為379.6，外圈折彎邊為20，計算出要畫的線段長度：
379.6-20-20=339.6
229.6-20-20=189.6

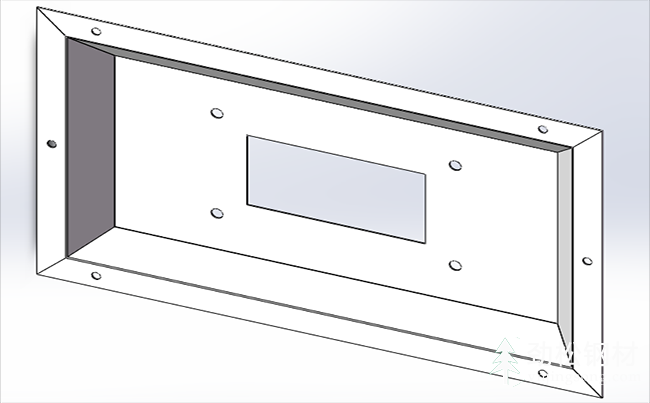

（圖6）
修改四周線段長度為計算的長度，連接四面線段。如下圖7：

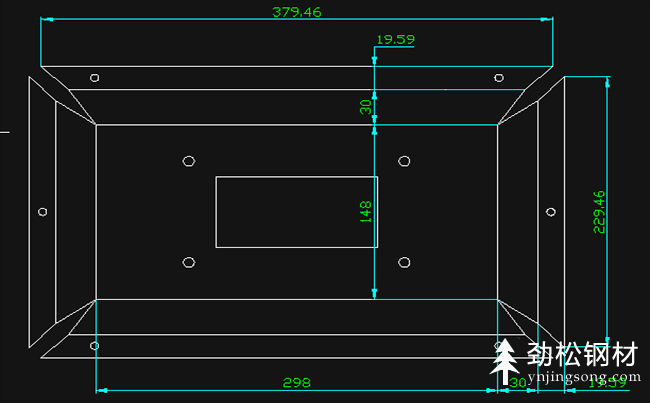

（圖7）
一道折彎鈑金展開已經完成。
第三步：畫出最后一道鈑金折彎。有CAD的可直接復制。

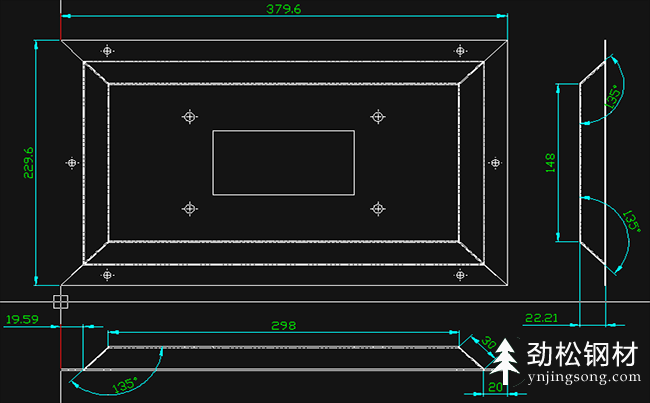

（圖8）
如圖8，將CAD圖帶孔的四條邊復制到展開圖上，這張展開圖基本完成了。需要下發(fā)車間，激光加工時，刪除多余的線。
（圖9）
手工繪制的CAD鈑金展開圖就完成了。
